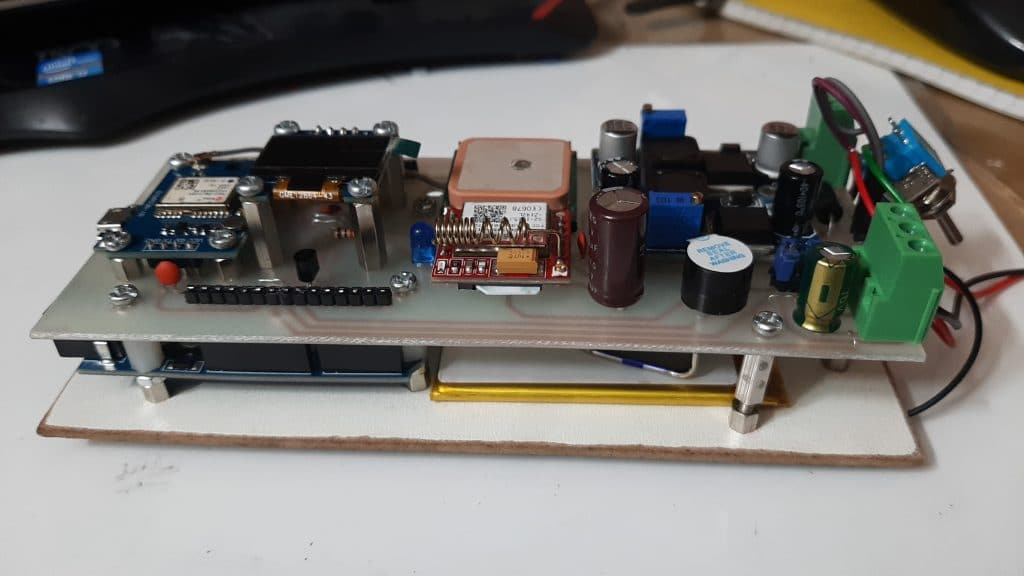

پروژه موقعیت یاب با آردوینو و نمایشگر oled (همراه با نمایش و هشدار سرعت)

موقعیت یاب با آردوینو : خودرو ها یکی از ابزارهای مهم در تردد شهری و برون شهری به شمار می روند. در روزگار حاضر، تقریبا تمام خانواده های شهری دارای یک خودرو هستند. از طرف دیگر بسیاری از مشاغل نیز کسب و کار خود را وابسته به خودروها می دانند. به عنوان مثال می توان به شرکت های تشریفات، شرکت های اجاره دهنده خودروها، شرکت های تامین کننده خودرو جهت حمل و نقل در ادارت و شرکت ها، اشاره نمود.

در این شرکت ها، خودروها اصلی ترین و اساسی ترین سرمایه به شمار می رود. برای این افراد اطلاع از سرعت و محدوده قرارگیری خودرو، امری مهم تلقی می گردد. این در حالیست که شاید برای افراد عادی نیز اطلاع از موقعیت و سرعت خودروی خود، در زمان هایی که خودرو در اختیار ایشان نیست، امری مهم تلقی گردد.

کاربرد پروژه موقعیت یاب با آردوینو

برای مثال، با اطلاع از موقعیت خودرو، می توان در هنگام وقوع سرقت آن، سریعا به پلیس اطلاع داده و خودرو را مجددا به صاحب آن، بازگرداند. در این پروژه به طراحی و پیاده سازی یک سیستم گزارش گیری وضعیت خودرو از راه دور می پردازیم. در این سیستم از طرق پیامک می توانیم از موقیعت فعلی و سرعت خودرو مطلع شویم. همچنین به کمک این سیستم می توانید حداکثر سرعت مجاز برای خودرو تعریف کنید. در این حالت، چنانچه سرعت خودرو از حد مجاز تعیین شده توسط شما بیشتر شد، دستگاه موضوع را طی یک پیامک به شما اعلام خواهد نمود. بدین ترتیب شما می توانید از وضعیت خودرو در هر لحظه آگاه شوید. در این مقاله به طراحی و پیاده سازی این سیستم می پردازیم.

قسمت های اصلی پروژه موقعیت یاب با آردوینو را برسی میکنیم

ماژول SIM800L

ماژول مخابراتی SIM800L، یک ماژول سیم کارتی جهت برقراری تماس تلفنی، ارسال و دریافت پیامک و اتصال به اینترنت است. این ماژول جزو ارزان ترین و البته پرکابرد ترین ماژول مخابراتی به شمار می رود. این ماژول خیلی سریع و ساده راه اندازی شده و پیچیدگی خاصی در راه اندازی ندارد. مهم ترین نکته در راه اندازی این ماژول، بحث تامین تغذیه آن است. در زیر به طور خلاصه به ویژگی های این ماژول می پردازیم.SIM800L

  • ولتاژ کاری بین ۳٫۴ الی ۴٫۴
  • کار در فرکانس های ۸۵۰/۹۰۰/۱۸۰۰/۱۹۰۰
  • برقراری تماس صوتی دو طرفه
  • ارسال و دریافت پیامک
  • قابلیت اتصال به اینترنت و ارسال و دریافت داده
  • پشتیبانی از پروتکل های FTP،HTTP،SMTP و….



ماژول GPS – NEO6M

ماژول های GPS یکی از مهم ترین و پرکاربردترین ابزارها جهت تعیین موقعیت دقیق به شمار می روند. به کمک ماژول های GPS می توانیم اطلاعات مکانی نظیر طول، عرض و ارتفاع را بدست آوریم. همچنین می توان از سرعت متحرک نیز مطلع شویم. فرستنده های GPS که به صورت ماهواره ها در مدار زمین در حال گردش هستند، نخستین بار توسط ارتش ایالات متحده به فضا فرستاده شدند. این فناوری که در ابتدا کاربردی نظامی داشت، هم اکنون برای مصارف تجاری، تحقیقاتی و… مورد استفاده قرار می گیرد.

ماژول GPS - NEO6M

جهت دریافت موقعیت از ماهواره ها، نیازمند ماژول های گیرنده GP0S هستیم. یکی از این ماژول ها، ماژول های UBLOX هستند. این ماژول ها یکی از پایدارترین و پرکاربردترین گیرنده های GPS بوده که به سادگی با بردهای آردوینو، ESP و سایر میکروکنترلرها راه اندازی می گردد. به کمک این ماژول می توانیم موقعیت دقیق خود را همراه با اطلاعات جانبی نظیر ارتفاع، سرعت، ساعت و تاریخ و… بدست آوریم. در این پروژه از این ماژول جهت تعیین موقعیت و سرعت خودرو استفاده می کنیم. به کمک این ماژول موقعیت مکانی دقیق را بدست آورده و به وسیله ماژول SIM800L، اطلاعات خودرو شامل سرعت و موقیعت جغرافیایی به کاربر پیامک گردد.

ماژول نمایشگر Oled 1306

معمولا در پروژه های اینترنت اشیا و دیگر پروژه های امبدد از Oled برای نمایش متن و مقادیر مختلف از نمایشگر های Oled استفاده می شود، این ماژول ها در ابعاد مختلف بسته به نوع درایور یافت می شوند، که یکی از پرطرفدار ترین آن ها SSD1306 می باشد، این نوع از Oled ها معمولا در اندازه های ۰٫۹۶ و ۱٫۳ اینچ ساخته می شوند همچنین پروتکل ارتباطی Oled ها I2C می باشد.

ماژول نمایشگر Oled 1306

موقعیت یاب با برد آردوینو UNO

سیستم دیتالاگر جهت دریافت داده های سنسور، پردازش و ذخیره آن، نیاز به یک برد کنترلی/پردازشی دارد. برد آردوینو UNO، یک برد فوق العاده کاربردی در نمونه سازی اولیه و حتی محصول نهایی است. به کمک این برد به سادگی می توانید سنسورها، نمایشگرها و ماژول های مختلفی را به آن متصل کنید. این برد راه اندازی و کار با میکروکنترلر را بسیار ساده می کند. کافیست به کمک یک کابل آن را به رایانه متصل کنید. سپس به سادگی و بدون نیاز به هیچ پروگرامر جانبی، می توانید برنامه را بر روی آن منتقل کنید.

برد آردوینو UNO

آموزش تخصصی آردوینو مقدماتی تا حرفه ای

بر روی برد آردوینو UNO تمام ملزومات لازم جهت راه اندازی برد تعبیه شده است. از جمله این ملزومات می توان به کریستال و خازن های کاهش نوسان ولتاژ اشاره نمود. همچنین بر روی این برد یک رگولاتور ۳٫۳ ولت جهت تغذیه ماژول های مختلف قرار گرفته است. به طور کلی استفاده از برد آردوینو در پروژه ها، سبب تسریع و تسهیل روند توسعه خواهد شد. در این پروژه برد آردوینو UNO به عنوان هسته مرکزی پردازش فرامین کاربر را تحلیل و بررسی کرده و فرامین لازم را صادر می نماید.

توضیحات مربوطه از سایت دیجی اسپارک

فیلم تست پروژه

جهت خرید و دانلود فایل های این پروژه اعم از طراحی برد و برنامه آردوینو مربوطه به همراه فیلم توضیح کامل سخت افزار روی لینک زیر کلیک کنید.

خرید پروژه



پروژه موقعیت یاب با آردوینو و نمایشگر oled (همراه با نمایش و هشدار سرعت)

لوازم مورد نیاز

  1. آردوینو UNO
  2. SIM800L
  3. GPS-NEO6M
  4. ماژول رگولاتور افزاینده XL6009
  5. ماژول کاهنده ولتاژ با ورودی ۴ الی ۶۰ LM2596HVS
  6. انوع باتری
  7. ماژول شارژ باتری های لیتیمی
  8. دیود ۱N5408
  9. مقاومت یک کیلو اهمی

جهت خرید و دانلود فایل های این پروژه اعم از طراحی برد و برنامه آردوینو مربوطه به همراه فیلم توضیح کامل سخت افزار روی لینک زیر کلیک کنید.

خرید پروژه
